调流调压阀是如何实现调节流量压力的?

来源:网络  作者:网络转载   2019-10-10 阅读:714

概述

调流调压阀有三种功能是可以调节流量,第二是可以调节压力,第三是可以截断介质,集三种功能为一体的阀门替代了闸阀、蝶阀,节省了公称造价成本和安装空间。主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。

调流调压阀特点

就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。全关漏量为零,可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。可以卧式安装,也可以立式安装。
经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。

用途

适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的新型多功能阀门,可同时替代截止阀、调压阀、调流阀(一阀替多阀),起到调节流量、消能排空以及减压、调压等作用,对高压力和大压差工况具有优越的调节和控制功能,具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性,满足系统自动化控制要求。

工作原理结构

活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接形式为法兰联接,法兰连接尺寸、结构长度符合相应GB的要求。

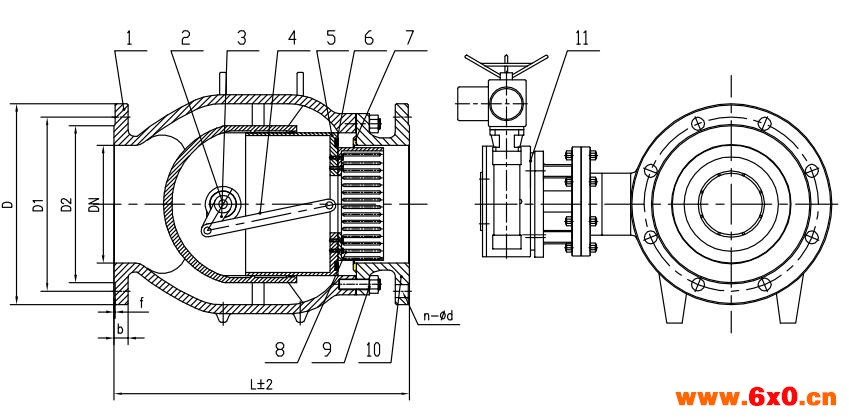

电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
电动调流调压阀阀体为流线形轴对称流道,流体在阀体内能被很好地无紊流引导,能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4。
电动调流调压阀具有优良的线性调节性能,以便控制系统通过出口压力变送器的反馈信号调控阀门,保持出水压力的恒定。
电动调流调压阀具有可靠的密封性能,在调节阀处于全关状态下,保证无任何渗漏。
电动调流调压阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能,应动作灵活、安全可靠,手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计,配置现地操作控制箱。
