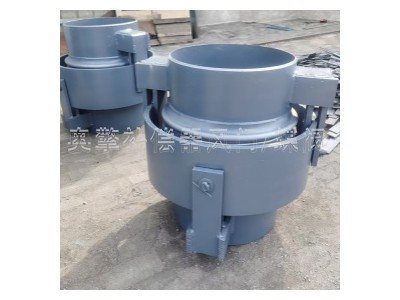

圆形金属膨胀节a：结构解析与工作原理

圆形金属膨胀节是工业管道系统的柔性元件，通过波纹管结构实现位移补偿与振动隔离，为高温、高压及腐蚀性介质管道提供保障。

1.核心结构组成

主要由波纹管、端管、法兰及附件构成。波纹管采用多层不锈钢（如304、316L）经液压成型，形成U形或Ω形波纹，赋予产品多向变形能力；端管与法兰确保连接密封性；部分型配备导流筒减少介质冲刷，或加装外护套提供防护。高压工况会增设拉杆或铰链结构，平衡内压推力。

2.工作原理与性能特点

基于波纹管弹性变形：管道热胀冷缩时，波纹管通过轴向伸缩吸收位移；横向偏移或角度偏转时，通过侧向弯曲或旋转适应变形。其弹性特性还能吸收设备振动，降低噪音。不锈钢材质耐温范围-200℃至600℃，承压0.25-2.5MPa，疲劳寿命不低于1000次循环，适用于蒸汽、烟气等多种介质。

3.结构适配与工况匹配

按位移需求分为轴向型、横向型及型。带铰链或万向环的结构可约束位移方向，压力平衡型则抵消内压推力，适用于高压系统。材质选择上，普通工况选304不锈钢，强腐蚀环境用316L或镍基合金，高温工况选用310S或Inconel合金。

合理的结构与材质匹配，使膨胀节能有效吸收位移、隔离振动，延长设备使用寿命。
