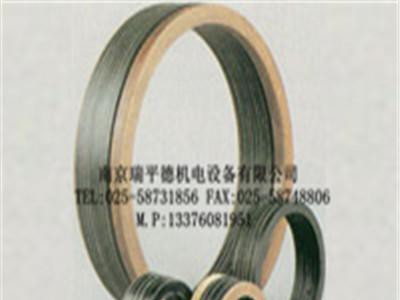

GARLOCK 液压部件

532

适合大直径、深填料函应用场合

安装更简便–所需环数更少

周转时间更快–在安装过程中环不会翻滚

众多型号选择–Garlock提供众多常用纤维和橡胶盘根型号，以供您针对具体应用进行选择

尺寸限制更少–采用连续工艺生产，大直径不存在问题

**常用的横截面包括：5/8", 3/4", 7/8", 1"

适合高压工况的CHEVRON®盘根

在少数高压应用场合中，CHEVRON®盘根可能需要加固，以防止在极限压力下出现过度变形。以下列举了一些设计考虑事项，以克服在使用标准部件（例如，432、433等）时遇到的问题。

通过在铰链式CHEVRON® V型环的凹槽中安装D型填料环，可以防止盘根变形，并且不会干扰环的自动铰链作用。如果CHEVRON® V型环仍试图彼此套入，则可以在CHEVRON® V型环之间安装金属隔片（铅或铜）。

当压力范围超出标准432、433或532型适配环通常使用的范围时，应考虑使用更坚固的Rockhard (RH)适配环，例如260RH、261RH及7857RH等。

如果问题与过度间隙有关，则可在凹适配环后面安装一个紧公差的酚醛（155型）或青铜衬套，以作为额外支撑并减小挤出间隙。也可使用酚醛或青铜凹适配环。

这些结构设计已成功地应用于延长CHEVRON®填料组件的使用寿命。不过，应针对特定应用来具体考虑，同时兼顾设备类型、尺寸、温度、所密封介质、压力、表面速度、设备状况以及任何其他相关因素。

技术特性:

**低温度:  -40 (°C)

**高温度:  149 (°C)

**大压力:  138 (bar)

**小轴径:  6.35 (mm)

**大轴径:  2286 (mm)

7857RH

适合大直径、深填料函应用场合

安装更简便–所需环数更少

周转时间更快–在安装过程中环不会翻滚

众多型号选择–Garlock提供众多常用纤维和橡胶盘根型号，以供您针对具体应用进行选择

尺寸限制更少–采用连续工艺生产，大直径不存在问题

**常用的横截面包括：5/8", 3/4", 7/8", 1"

适合高压工况的CHEVRON®盘根

在少数高压应用场合中，CHEVRON®盘根可能需要加固，以防止在极限压力下出现过度变形。以下列举了一些设计考虑事项，以克服在使用标准部件（例如，432、433等）时遇到的问题。

通过在铰链式CHEVRON® V型环的凹槽中安装D型填料环，可以防止盘根变形，并且不会干扰环的自动铰链作用。如果CHEVRON® V型环仍试图彼此套入，则可以在CHEVRON® V型环之间安装金属隔片（铅或铜）。

当压力范围超出标准432、433或532型适配环通常使用的范围时，应考虑使用更坚固的Rockhard (RH)适配环，例如260RH、261RH及7857RH等。

如果问题与过度间隙有关，则可在凹适配环后面安装一个紧公差的酚醛（155型）或青铜衬套，以作为额外支撑并减小挤出间隙。也可使用酚醛或青铜凹适配环。

这些结构设计已成功地应用于延长CHEVRON®填料组件的使用寿命。不过，应针对特定应用来具体考虑，同时兼顾设备类型、尺寸、温度、所密封介质、压力、表面速度、设备状况以及任何其他相关因素。

技术特性:

**低温度:  -40 (°C)

**高温度:  121 (°C)

**大压力:  207 (bar)

**小轴径:  6.35 (mm)

**大轴径:  2286 (mm)

Deep V-Ring CHEVRON®盘根

适合大直径、深填料函应用场合

安装更简便–所需环数更少

安装时间更快–在安装过程中环不会翻滚

众多型号选择–Garlock提供众多常用纤维和橡胶盘根型号，以供您针对具体应用进行选择

尺寸限制更少–采用连续工艺生产，大直径不存在问题

**常用的横截面包括：5/8", 3/4", 7/8", 1"

适合高压工况的CHEVRON®盘根

在少数高压应用场合中，CHEVRON®盘根可能需要加固，以防止在极限压力下出现过度变形。以下列举了一些设计考虑事项，以克服在使用标准部件（例如，432、433等）时遇到的问题。

通过在铰链式CHEVRON® V型环的凹槽中安装D型填料环，可以防止盘根变形，并且不会干扰环的自动铰链作用。如果CHEVRON® V型环仍试图彼此套入，则可以在CHEVRON® V型环之间安装金属隔片（铅或铜）。

当压力范围超出标准432、433或532型适配环通常胜任的范围时，应考虑使用更坚固的Rockhard (RH)适配环，例如260RH、261RH及7857RH等。

如果问题与过度间隙有关，则可在凹适配环后面安装一个紧公差的酚醛（155型）或青铜衬套，以作为额外支撑并减小挤出间隙。也可使用酚醛或青铜凹适配环。

这些结构设计已成功地应用于延长CHEVRON®填料组件的使用寿命。不过，应针对特定应用来具体考虑，同时兼顾设备类型、尺寸、温度、所密封介质、压力、表面速度、设备状况以及任何其他相关因素。
