数字源表IV测试PD光电二极管常见问题

1、国产源表与进口源表相比有哪些优势？

答：普赛斯S系列源表对标2400，可测量电压和电流范围更宽。软件上不仅提供指令集，还支持C++和Labview的SDK包，更便于测试系统的集成。

2、CS插卡式源表在测量PD时Z大可以做到多少个通道？

答：1003CS拥有最高容纳3子卡的插槽，1010CS拥有最高容纳10子卡的插槽，普赛斯子卡均能放入这两种主机，目前已，CS100、CS200、CS300、CS400、CBI401及CBI402子卡，其中CS100、CS200、CS300为单卡单通道，CS400、CBI401及CBI402为单卡四通道，卡内4通道共地。使用10插卡主机时，用户可实现Z达40通道的配置，用户针对实际情况可以选择不同的子卡实现Z优性价比搭配。

光电二极管（Photo-Diode）是由一个PN结组成的半导体器件，具有单方向导电特性。光电二极管是在反向电压作用之下工作的，在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电，而且这个电随着光的变化而相应变化。

主要测试指标

光灵敏度（S,Photosensitivity）

光谱响应范围（Spectral response range）

短路电流（Isc，Short circuit current）

暗电流（ID,dark current）

暗电流温度系数（Tcid,Temp. coefficient of ID）

分流电阻（Rsh, Shunt resistance）

噪声等效功率（NEP,noise equivalent power）

上升时间（tr,Rise time）

终端电容（Ct）& 结电容（Cj）

……

光电二极管PD测试所需仪表

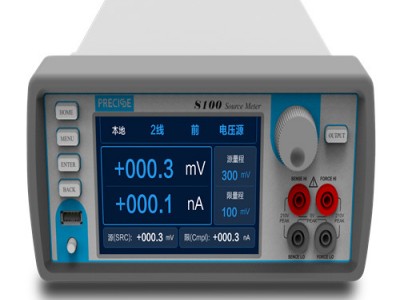

S系列台式源表/CS系列插卡式源表；

示波器；

LCR表；

温度箱；

样品探针台或者定制夹具；

IV测试软件；

选型依据

电压量程及精度；

电流量程及精度；

采样速率高；

IV测试软件功能；
