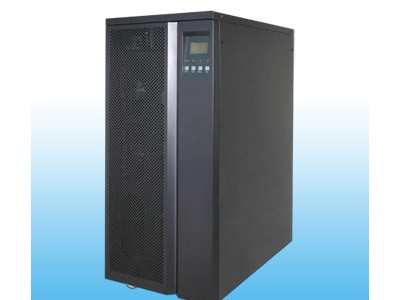

西安山特3C3EX 20KS/20kva/16kw供应商

西安山特3C3 EX 20KS/20kva/16kw采用了双转换结构，是三相高频在线式UPS。本产品适用于中小型数据中心、网络管理中心、企业服务器机房、电压瞬时跌落或减幅震荡，高压脉冲、电压波动、浪涌电压、谐波失真、频率波动等状况可提供良好的解决方案，为用户的负载提供安全可靠的电源保障。

1.山特3C3 EX 20KS/20kva/16kw产品特性:

  山特3C3 EX 20KS/20kva/16kw系列UPS每一相由一个单独的PFC电路把交流转换成直流再经过逆变（Inverter）将直流转换成交流输出。同时，提供一块单独的控制器，对 PFC电路进行的实时控制和数据采集，以使整个系统更协调的运行/更及时的把系统状态反馈给用户。同时，通过对电池充电方式的控制，有效地延长了电池的使用寿命。双市电的输入结构提高了整个系统的可靠性。3C3 EX系列产品还增加了系统的防护等级，使产品可以在灰尘较大的工业环境下稳定运行。

2.优秀的工业环境防护性能：

  标配下可以达到IP21的防护等级（防止大于12mm的固体物体侵入，防止垂直滴下的水滴侵入）。为了更高的防尘要求，可选配防尘组件，提高工业环境下的用户防尘等级，保证UPS设备在恶劣的环境下安全的运行。

3.N+X并机冗余（支持并机共电池）

  机器内置并机功能，不需要增加外部附件，就可实现最大8台UPS的并联，方便用户进行低成本的系统扩容。N代表负载所需的最少的UPS数，X代表冗余的UPS数，X越大表示系统的可靠度就会越高。

采用了先进的控制策略，在并机冗余工作状态下，系统可以共用一组电池，大大节省了用户的投资费用。

4.电池充放电的智能化管理

  先进的智能化充电方式透过CPU的控制，UPS的充电器可以依据不同的环境条 件，修正充电参数，提供最优化的电池充电方式。设计了多各充电方式，根据电池的类型，电池节数和电池的使用状态选择最佳的充电方式。科学 的充电方式，使的电池的使用寿命得到了延长。并且可以加配充电单元，使多组电池的回充电时间也大为缩短。

5.正面操作和正面维护功能

  充分考虑了用户空间的有效利用率;模块化设计和正面维护，极大的缩短了机器的故障修复时间，提高了UPS的可用性。

6.高保障的双市电输入功能

  根据现场实际用电状况采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障。

7.丰富的远程监控手段

  提供RS232/RS485、智能插槽（Intelligent Slot）等监控通讯接口，可以加载山特的CMC卡，WebPower卡来实现远程管理和监控功能，还提供了AS400卡来对外提供干接点接口，方便了客户对各种不同监控需求的灵活选择。

8.高性能的DSP处理器

全数字化的Ti高性能DSP控制技术，使数据处理精确迅速，输出性能将更加优异，可靠性更加提高。

9.优异的电气性能

  整机效率高达93％;提供ECO模式，使效率高达98％以上，降低了UPS的电力损耗。

应对中国电网要求设计，提供较宽的输入电压范围210VAC~475VAC。能适用恶劣的电网环境。优异输入频率范围使UPS能适应发电机等不同供电设备。

IGBT调频智能整流逆变技术，输入功率因数高达0.99，输入电流谐波低到3％;输出电压电流性能更加优异。

强大的过载能力：110-125％的负载可正常运行10分钟;125-150％的负载可正常运行1分钟。并具有输出短路保护能力。

10.更灵活的电池配置

   山特3C3 EX 20KS/20kva/16kw系列UPS可通过修改参数设定，弹性调整需配置的每组蓄电池节数（32节、30节、或28节）。通过此功能，可在UPS使用过程中，对蓄电池组中少量损坏的电池进行剔除，从而困个别电池损坏而可能造成对整组蓄电池寿命的影响问题。

山特3C3 EX 20KS/20kva/16kva规格参数表：

型 15KS-ISO 20KS-ISO 30KS-ISO 40KS-ISO 60KS-ISO 80KS-ISO 100KS-ISO

功率等级 kVA 15 20 30 40 60 80 100

kW 13.5 18 27 36 54 72 90

拓扑结构 双变换在线式，IGBT

UPS整流输入

拓扑结构 IGBT，PWM调制技术

额定电压 380Vac/220Vac

电压范围 -50% ~ 20%，视负载量变化

功率因数 0.99

THD (i) <5%

频率 50/60Hz自适应

频率范围 42 - 72 Hz

UPS输出

输出隔离变压器 标配

功率因数 0.9

电压 380Vac/220Vac +/-1%

过载能力 125%，10min；150%，1min

THDV 线性载<2%

频率 50/60Hz

负载不平衡 100%

峰值因素 3：1

旁路

静态旁路 标配

旁路电压 380Vac(+/-15%) 可选

维修旁路 标准

电池

电池类型 VRLA - 密封式阀控铅酸蓄电池，锂电池

后备时间 依电池组容量和工作条件而定

电池电压 默认432VDC 默认480VDC

充电时间 8小时达到满容量90%

通讯监控

标配通讯接口 RS - 232，Mini-Slot通讯插槽

通讯附件（可选） Modbus/Ethernet 卡；AS/400 卡(标配)；NMC卡

操作环境

工作温度 0 ~ 40oC

储存温度 -25 ~ 55oC

相对湿度 5% ~ 95%，无凝露

海拔高度 小于1000米，无降额

认证

EMC标准 IEC61000-4

EMI标准 EN5550022/EN55024

质量标准 ISO 90001:2000，ISO 14001:1996

认证 TLC - 泰尔认证

物理信息

尺寸 (WxDxH) mm 500 x 713 x 960   500 x 713 x 1230 600 x 803 x 1876

净重 (Kg) 205 242 280 532 575 532

注：1. 对电池配置细节，请山特相应人员； 2.基于产品持续优化，规格参数可能不定期更新，若有疑问，请山特人员。
