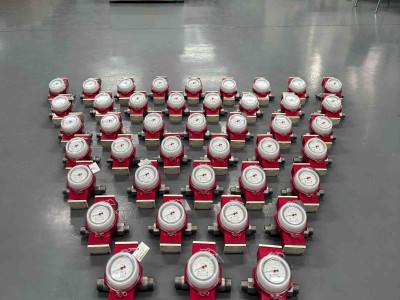

变径螺纹连接流量开关

 变径螺纹连接流量开关

工作原理：介质流过时，开关内部元件靶片动作，经磁耦合 / 电路转换输出开关量，实现流量超限或断流。

变径作用：解决管道口径与开关接口不匹配问题，实现大→小或小→大管径连接，同时维持管道流通与测量精度。

二、主流类型与关键参数

类型与特点

2.SHS1技术参数

三、选型与安装要点

1. 选型步骤

确认管径：管道内径 D（如 DN25/DN40）→ 开关接口 d（如 3/4”）→ 选对应变径接头（D→d 或 d→D）。

介质条件：温度、压力、粘度（≤30 mPa・s）、腐蚀性→ 选材质（304/316L）与温度等级。

流量范围：确保设定点在开关量程内（如 SHS1：10～150 m³/h）。

安装方向：靶需注意水平 / 垂直流向标识（H/V）。

2. 安装规范

变径接头安装：

采用同心异径管，避免偏心造成流场畸变，影响精度。

螺纹连接处加生料带 / 密封胶，确保耐压密封（≤4.0MPa）。

开关本体安装：

水平管道：开关流向标识与介质一致，前后直管段≥5D/3D。

垂直管道：介质自下而上流动，避免气泡影响。

电气接线：按说明书接继电器输出，注意防水与屏蔽。

变径螺纹连接流量开关优缺点与应用场景

优点

适配性强：快速匹配不同管径，无需更换开关本体。

成本低：比定制非标开关更经济，库存压力小。

安装便捷：螺纹连接，现场可快速装配。

典型应用

工业冷却系统：监测冷水流量，防止设备过热。

泵保护回路：断流，避免泵空转损坏。

消防 / 空调水系统：流量不足，保障系统可靠。

润滑回路：低流量预警，确保设备润滑到位
