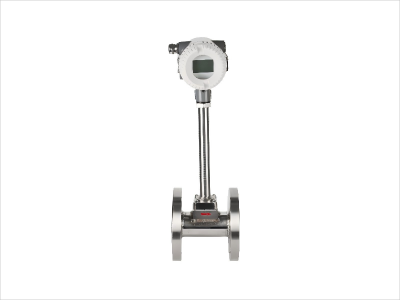

涡街流量计

SHV系列涡街流量计主要特点：

·测量管道中液体，气体和蒸汽的流速，其测量原理基于卡门涡街现象

·全金属结构设计，坚固、简洁、无活动部件，结构简单，使用寿命长

·阻尼减振设计，有效消除振动影想

·采用隔离技术，具有良好的共模干扰抑制能力，提高抗干扰性

·全电子结构，无机械传动部件，可在现场进行调试，双排液晶同时显示瞬时流量值与累积流量值

·智能型指示器，参数设置方便快捷，支持HART通讯协议

·具有数据备份、掉电保护功能

·采用微功耗技术，电池供电的现场显示型流量计，可不断电连续运行三年

·测量精度高，宽量程比20:1。

·温压补偿一体化设计

·垂直、水平或倾斜方向任意安装

SHV系列涡街流量计技术参数：

·电远传本质安全火花防爆ExiaⅡCT6、电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6

·供电电源

标准型：二线制24VDC供电

交流型：交流220VAC供电

电池型：电池3.6V 7.5AH锂电池，可连续使用三年

·输出

脉冲输出：低电平<1伏,高电平>10伏

模拟输出：二线制24VDC供电，4-20标准电流输出

HART输出：二线制24VDC供电，4-20标准电流输出叠加HART协议

RS485通讯

·显示方式：6位浮点数显示瞬时流量,8位浮点数显示累积流量

·精度：±0.5%、±1.0%、±1.5%（蒸汽）

·防护等级：IP65、IP67

·电气接口：M20×1.5，1/2”NPT

·主体材质：304SS，316SS，316L

·连接方式

管道连接：法兰连接、夹装连接

插入式连接

·管道式口径：DN15～DN300

·插入式口径：DN200-DN2000

·公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6；DN200～DN300 PN1.0

·较小量程：0.3～6m3/h液体， 2.0～20m3/h气体/过热蒸汽

·较大量程：180～2500m3/h液体，900～18000m3/h气体/过热蒸汽

·介质温度

普通型-40～+200℃

高温型200～+350℃
